小編是PCB廠的一顆小螺絲釘，這段時間有不少工程師在向小編咨詢技術問題的時候不知道如何表達清楚孔和孔環，在這里就讓小編為大家介紹下！

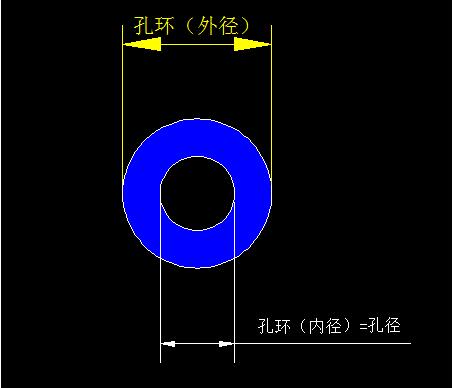

PCB板設計中，孔有四個作用：電氣導通、定位、散熱、方便分板。而孔又分導通孔（PTH）和非導通孔（NPTH），而在一般的設計中，只有PTH孔有孔環（見下圖），NPTH孔是不具備有孔環的，但是一些特殊情況也會將NPTH孔設計孔環（這時候的孔環起到接地作用）。

PCB廠

一般鉆孔位于整體工序的第二大部分，開料（壓合）后緊跟著的就是鉆孔，鉆孔之后就是沉銅，而最后是否需要將其做成PTH孔的關鍵在于線路設計的需要啦！

最讓小編頭痛的是在跟客戶的交談中不明白客戶表達的意思，在這里小編先說明下，我們很多的設計師在問到供應商最小孔徑能做到多少時，一般會問“你們的最小內徑能做多少？”往往這會讓小編不知所措，然后深入交談之后才發現客戶問的是孔徑。一般PCB板廠在對孔的大小進行說明時會直接說孔徑，而不用內徑表示；而孔所在的焊盤用孔環或是焊環、焊盤來表示，也就是工程師們所說的外徑啦！

好啦，以后若還有什么不了解的地方可以跟小編交流，小編很樂得與大家分享！
