柔性電路板的特征之撓曲性和可靠性
柔性電路板的四大類，有單面、雙面、多層柔性電路板和軟硬結合電路板，各類柔性電路板見圖15-3所示。
1.單面柔性電路板
在絕緣基材的一面銅箔上經過蝕刻后形成的導電圖形，稱之為單面柔性電路板。絕緣基材可選擇聚酰亞胺薄膜、聚對苯甲酸乙醇酯、芳酰胺纖維和聚氯乙烯。見圖15-4所示
.jpg)
2.雙面柔性電路板
在絕緣基材的兩面銅箔上經過蝕刻后形成雙面導電圖形，并通過孔金屬化將兩面導電圖形連接形成導電通路，稱之為雙面柔性電路板。見圖15-5所示。
.jpg)

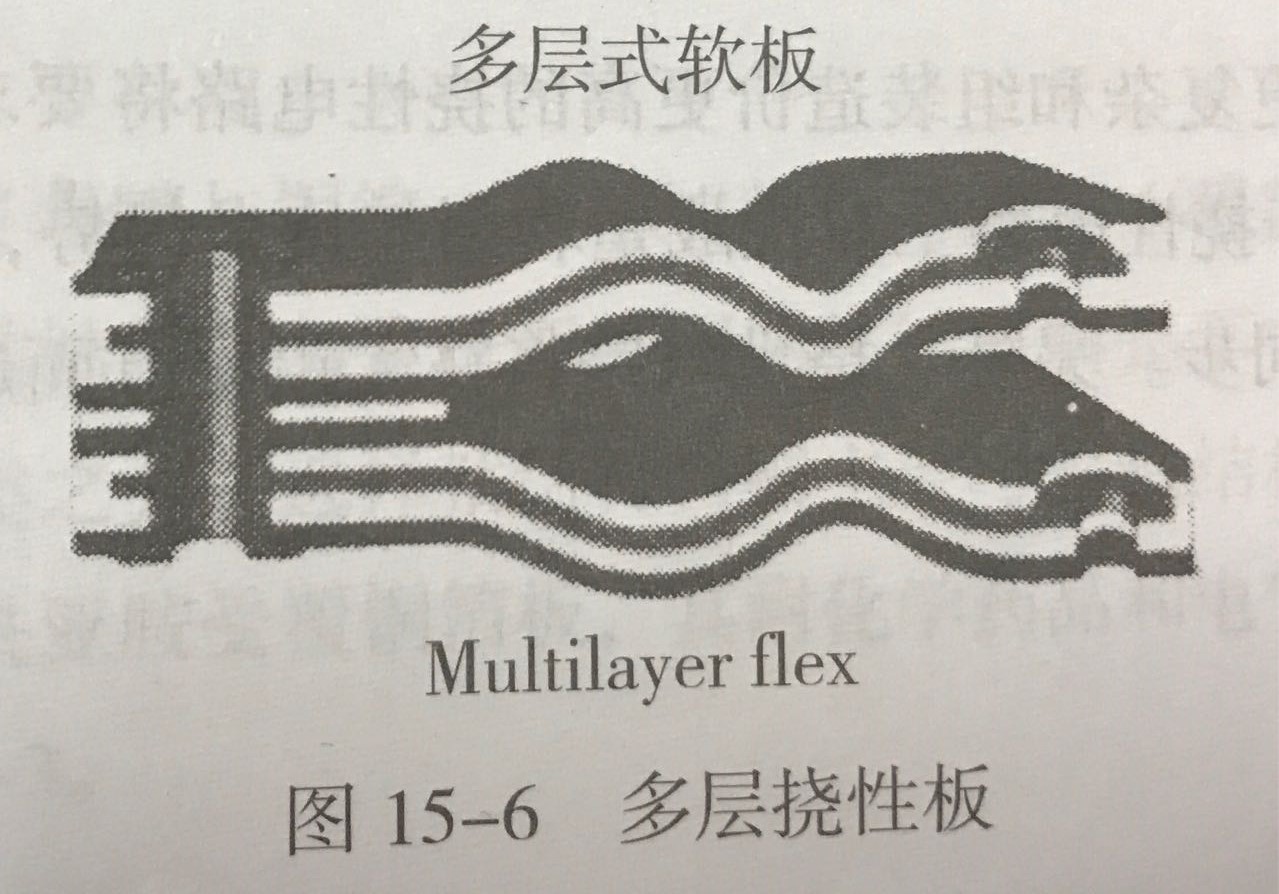

3.多層柔性電路板
就是將3層或更多層的單面或雙面柔性電路板層壓在一起，通過鉆孔、化學沉銅和電鍍形成金屬化孔、在不同層間形成導電通路，稱之為多層柔性電路板。見圖15-6所示。
4.軟硬結合板
就是將硬板和軟板有選擇地壓合在一起組成的，通過鉆孔和金屬化孔形成導電連接形成的軟硬結合板。
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
最新產品
醫療設備控制器軟板
-
-
型 號：RS04C00269A
層 數：4
板 厚：0.3mm
材 料：雙面無膠電解材料
銅 厚：1/2 OZ
特 點：產品都經過100%燒錄測試
表面處理：沉金2微英寸
最小線寬/線距：0.07mm/0.06mm
數碼相機軟板
-
-
型號:RS04C00101A
層數:4
板厚:0.25mm
材料:雙面無膠電解
銅厚:1/3 OZ
最小線寬/線距:0.06mm/0.06mm
表面處理:沉金3微英寸
電磁膜:單面
數碼相機軟板
-
-
型 號：RM01C00187A層 數：1板 厚：0.12mm材 料：?jiǎn)蚊嬗心z電解銅 厚：1/2 OZ表面處理：沉金2微英寸最小線寬/線距：0.1mm/0.08mm特 點：外形復雜
手機電容屏軟板
-
-
型 號：RM02C00712A層 數：2板 厚：0.12mm材 料：雙面無膠電解材料銅 厚：1/3OZ表面處理：沉金1微英寸最小線寬/線距：0.05mm/0.05mm電磁膜：2面特 點：產品都經過100%燒錄測試
手機電容屏軟板
-
-
型 號：RS02C00244A層 數：2板 厚：0.12mm材 料：雙面無膠電解材料銅 厚：1/3 OZ特 點：產品都經過100%燒錄測試表面處理：沉金2微英寸最小線寬/線距：0.07mm/0.06mm電磁膜：2面
手機電容屏軟板
-
-
型 號：RM02C00247A層 數：2板 厚：0.12mm材 料：雙面無膠電解材料銅 厚：1/3 OZ表面處理：沉金1微英寸最小線寬/線距：0.07mm/0.07mm電磁膜：2面特 點：產品都經過100%燒錄測試
手機電容屏軟板
-
-
型 號：RM02C00892A層 數：2板 厚：0.12mm材 料：雙面無膠電解銅 厚：1/3 OZ表面處理：沉金2微英寸最小線寬/線距：0.07mm/0.05mm電磁膜：2面其 他：產品都經過100%燒錄測試
醫療按鍵軟板
-
-
型 號：RS01C00227A
層 數：1
板 厚：0.1mm
材 料：?jiǎn)蚊鏌o(wú)膠電解材料
銅 厚：1/2 OZ
特 點：白油，貼鋼片
表面處理: 沉金2微英寸
最小線寬/線距：0.2mm/0.4mm
