【干貨分享】一文梳理指紋模塊軟板相關知識
指紋模塊軟板是一種在指紋識別技術中起著關鍵作用的柔性電路板。
接下來，我們先來了解一下指紋模塊基本原理
指紋模塊基本原理
1、指紋識別模組包含兩個模塊，指紋識別模塊和觸摸喚醒模塊
識別模塊：指紋識別芯片負責采集指紋信息，并將指紋圖像上傳給指紋識別算法芯
片；指紋識別算法芯片負責控制指紋識別芯片的工作狀態，完成指紋注冊、指紋刪
除、指紋匹配等工作。
觸摸喚醒模塊：用于檢測用戶觸摸動作，在系統休眠期間如果檢測到用戶觸摸指紋
識別模組，將發送觸摸喚醒信號(key_out_int)給主控 MCU。
2、為了降低系統的待機功耗，系統在休眠時，指紋識別模塊斷電不工作。觸摸喚醒模塊
常供電，正常工作，此時觸摸喚醒模塊的驅動信號打到喚醒 KEY_PAD(集成在 sensor 里)
上，進行觸摸喚醒檢測；
3、用戶觸摸 SENSOR 表面后（金屬 ring 只有裝飾作用，無功能，接地），觸摸喚醒模塊
輸出中斷信號至主控 MCU，主控 MCU 被喚醒以后，對指紋識別模塊上電，指紋識別算法
芯片完成初始化，進行指紋匹配。指紋匹配完成后，主控 MCU 控制指紋模塊斷電，隨后系
統進入休眠模式，等待下一次人手觸摸
了解了其工作原理，我們來看看指紋模塊軟板的結構特點、功能優勢和應用場景。
指紋模塊FPC的結構特點

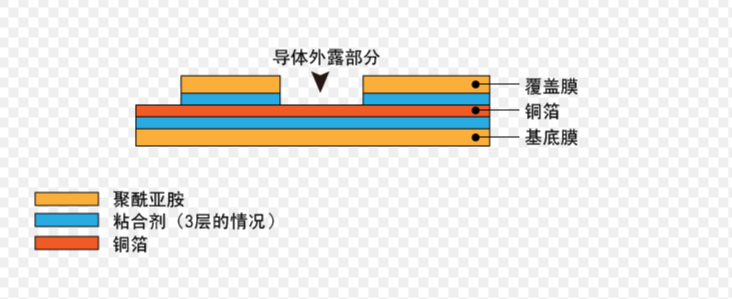

通常由柔性基材、銅箔線路、覆蓋膜等組成。其柔性特性使其能夠適應各種復雜的安裝環境，可彎曲、折疊，便于集成到小型化的電子設備中。
功能優勢
1. 精確傳輸信號：能夠準確地將指紋傳感器采集到的指紋信號傳輸?shù)教幚硇酒?，確保指紋識別的準確性和快速響應。
2. 穩定性高：具備良好的抗干擾能力，可在復雜的電磁環境下穩定工作，保證指紋識別系統的可靠性。
3. 輕薄設計：有助于減小電子設備的整體厚度和重量，滿足現代電子產品輕薄化的發展趨勢。
FPC廠所分析的指紋模塊軟板應用場景
1. 智能手機：是目前指紋模塊軟板最主要的應用領域之一。為手機提供快速、安全的指紋解鎖功能，同時也可用于支付驗證等場景。
2. 平板電腦：增強設備的安全性和便捷性，方便用戶快速解鎖和進行身份驗證。
3. 智能門鎖：提高門鎖的安全性和智能化程度，實現指紋開鎖、密碼開鎖等多種開鎖方式。
4. 筆記本電腦：為電腦提供指紋登錄等安全功能，保護用戶的隱私和數據安全。
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
