硬件工程師理論基礎之PCB和FPC
PCB板
PCB,Printed Circuit Board。如其字面意思,一塊板子,上面有電路,印刷上去的。就是印刷電路板。也叫硬板。

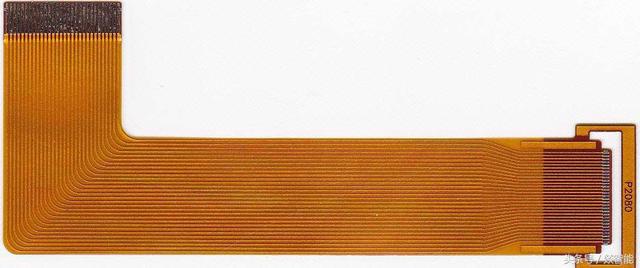

FPC板
FPC,F(xiàn)lexible Printed Circuit。如字面所述,這是一個電路,也是印刷上去的,并且是柔性的。就是柔性電路板。也叫軟板。一般是黃色的。
還有一種電路板,一部分是硬的,一部分是軟的,一般叫做軟硬結合板,或者剛撓板。(剛性和撓性)
電路板的工作原理:一塊板子,上面有電路。用來搭載和聯通各種元器件。將元器件焊接到電路板上以后,元器件的管腳之間通過電路板上的電路連接起來,互相傳遞電信號。就像家里的電燈和開關之間用電線連接起來一樣,把燈泡、開關、電路縮小了放在一塊板子上,就是電路板了。

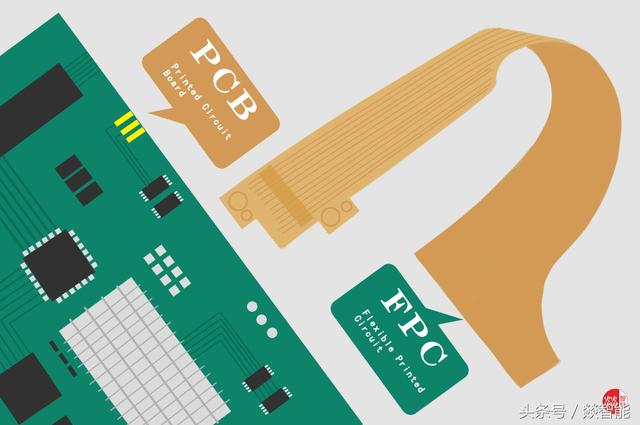

FPC和PCB
PCB、電路板、主板、板子,這些常用的說法通常都是表示電路板,后續文章不對這些概念做具體的區分。
FPC和PCB最大的區別在于,一個是軟的,一個是硬的。軟板可以卷曲彎折。但注意軟板不是任意彎曲的,畢竟有厚度,折的次數太多了,或者彎折半徑太小了,也會折斷。以前翻蓋手機用久了容易出現花屏現象,就是因?yàn)檫B接屏幕和主板的FPC彎折次數多了斷掉了。
PCB和FPC,是由硬件工程師手工畫出來的。從原理圖輸出網表netlist,結構工程師給出板框圖紙,然后導入到PCB文件中。將一大堆元器件,逐個擺好,根據網絡把實際的線路畫出來,一塊PCB就設計完成了。
PCB圖紙,和PCB的實物是完全對應的,圖紙上怎么畫的,拿到手的PCB就是什么樣子的。
有些多層電路板產品,例如8-12層的電腦、手機等,因?yàn)镻CB圖畫起來太復雜了,往往會設有專門的PCB工程師的崗位,專門負責畫圖。也叫Layout工程師。
這里我們拋磚引玉的提幾個問題:
如果線路太多了,一面畫不下,怎么辦?那就用兩面。兩面也畫不下怎么辦?可以再加兩面,變成4層的。這就是多層線路板的概念。注意,層是Layer,不是floor,別鬧笑話了。4層不夠再繼續往上加,幾十層的都可以。像電腦主板,因?yàn)槌叽绱?,一般都?層或6層。像手機主板,因?yàn)槌叽缇o湊,一般都是8層到12層。很多軍工的主板,對信號隔離度要求很高,經常做到二十多層。
空間思維不夠強,可能想象不出來為什么需要走多層板。在單層電路上,兩條不同的電路是不能交叉的,直接交叉就短路了。不交叉又要穿過去,也可以繞過去呀?不錯,兩根線交叉了可以繞過去,如果再來一根線,就繞不過去了。必須從空間上跨過去。于是就需要增加一層。所以對于多層板,每一層線路的繪制的方向一般是統一的,某一層都是橫向的,另一層都是縱向的,這樣總有辦法能夠通過空間交錯開。
這么多層電路,怎么連接起來了?這個就通過過孔來實現了。過孔,通過(電信號)的孔。類似于樓層中的樓梯,從一層樓下到另一層樓,需要通過樓梯。從一層電路連接到另一層電路,需要過孔。
為什么是4,6,8層電路板?沒有3,5,7層?其實要做也能做,多層板的制作工藝是,先做里面的2層,再在外面貼2層,做完了再貼2層。如果先做完了里面的2層,再在外面貼1層,技術上可行,但工序和貼2層沒什么區別,同樣的價格下,肯定選擇加2層,而不是加1層。
“手工畫的”?現在汽車都自動駕駛了,alpha Go都打的人類抬不起頭了,怎么畫線路板這么“簡單”的事情還要手工畫?的確這個大問題。PCB發明的這幾十年來,繪圖軟件公司都很想做自動布線。但是元器件種類太多太多了,每個元器件對線路的要求都有不同,每個信號對線路的要求也不同,使用者光建模就要花很久的時間。每根線的走線方法,是存放在硬件工程師腦子里的,很難把所有的規則都錄入進去,遇到隨機應變的地方,電腦程序根本比不過人腦。所以,簡單的電路板用人手工畫更快,復雜的電路板用程序很難畫出來人想要的東西,自動布線普及率非常低,幾乎沒有人用。
PCB和FPC,是我們經常拿來舉的例子,用來測試工程師的學習能力。不管是軟件還是硬件行業,都有大量的英文縮寫和中文縮寫,但對于很多人只會記縮寫,而不知道全稱。甚至一些深受turnkey和野路子影響的工程師,干了幾年都不知道PCB和FPC的全稱。有些人要問了,我知道這是什么就好了,為什么我還要知道全稱?因?yàn)槿Q才是這個詞的真實含義,包含了詞的原理。只知道縮寫不知道全稱,是典型的“知其然不知其所以然”。
接觸到新的行業,就會有大量的新的名詞,首先要知道這個名詞是什么叫什么,然后要知道這個名詞是怎么工作起來的,最后要搞明白為什么要這么做。這就是前面提到的“三個為什么”的原則。知道名字,可以入門;知道工作原理,可以分析問題;知道原因,才能觸類旁通。知道的名詞越多,知識面就越廣;每個知識點研究的越透徹,技術就越深入。
在一個名詞的解釋中,一般都能夠發現其他的不明白的名詞,再通過這些名字的解釋,又可以發現更多的新名詞。最終通過名詞解釋的網絡,能夠舉一反三、順藤摸瓜,形成對整套知識體系的理解。
很多新入行的人,往往面對知識點的海洋束手無策,不知道從哪里入手,也提不出來問題。其實只要按照上面講的“三個為什么”順藤摸瓜摸下去,由點及面的了解,逐步學會給自己提問題,很快就可以入門了。學習能力的體現,重點在于如何給自己提問題,多問點為什么,學起來就很快了。
